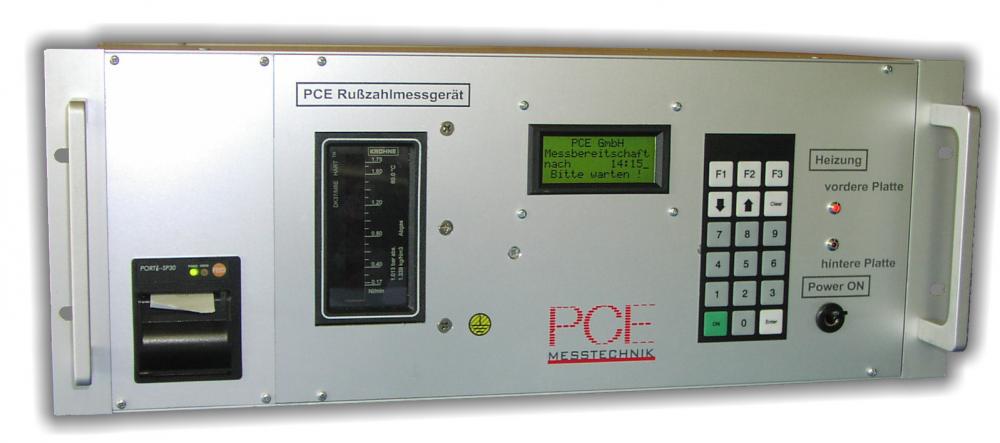

Rußzahlmessgerät





Testgerät zur Messung der Rußzahl



Betriebsspannung 230V/50Hz

Anschluß Kaltgerätesteckdose

Gehäuse 19“ Einschub oder ½ 19“

Rußzahlbestimmung optoelektronisch

Beheizter Meßgasschlauch

Kondensatabscheidung

Filter vor Pumpe

Kein Filter vor der Rußfleckbildung

Filterpapierrolle Ø max. 150mm Innen Ø ca. 70mm 30mm breit Rolle leicht wechselbar

Überprüfung der gesaugten Menge

Rußfleck und Messung nach DIN 51402 Teil1

Rußfleck Ø 6mm

Abstand der Rußflecken ca. 15mm

Gesaugtes Luftvolumen 1,62 l (5,75 cm³/cm²)



Ausgabe der gemessenen Rußzahl optisch (Anzeigegerät), analog als Spannung (oder Strom) und über serielle Schnittstelle



Manueller Betrieb            Einzelmessung per Knopfdruck und über potentialfreien Kontakt möglich



Automatikbetrieb            Intervallmessung (z. Bsp.:Messung alle x-Minuten)



Einzelteile leicht austauschbar

Möglichst Standardteile in Verwendung

Schaltplan und Bedienungsanleitung
